气动薄膜执行机构
该产品为单作用执行机构，适用于调节型和开关型阀门。相对于国内其他执行机构而言，在缩小径向尺寸的同时也提高了控制过程的精确度。
产品特点
作用方向可调整，模块化设计，结构便于配置，适应性强。
技术参数
型号 | MT165 | MT210 |
弹簧范围(bar) | 1~2.8 | 0.8~3 |
行程(mm) | 20 | 30 |
***小操作压力(bar) | 3 | 3.2 |
***大操作压力(bar) | 6 | 6 |
重量(Kg) | 4.1 | 7.1 |
故障安全位置 | 杆伸出/杆缩回 | |
环境温度 | -20℃~+50℃ | |
气源接口 | G1/4" | |
产品型号
型号 | 行程 | H | S | SL | L1 | L2 | D | A | G1 | G2 |
MT165 | 20 | 64 | 97 | 140 | 26 | 38 | 100 | 165 | M16 | M12 |
MT210 | 30 | 103 | 117 | 185 | 26 | 53 | 125 | 210 | M16 | M12 |

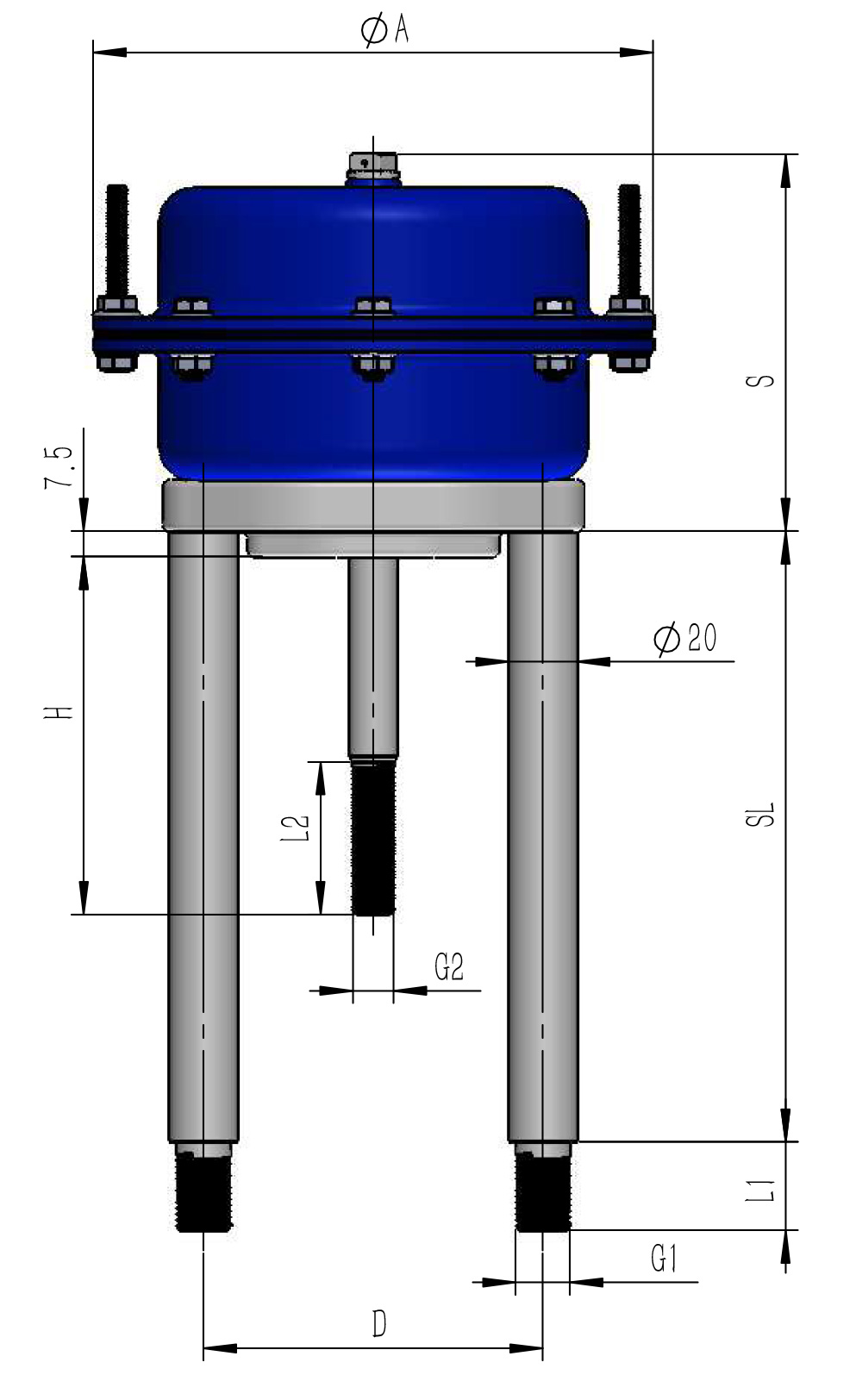

尺寸配图
